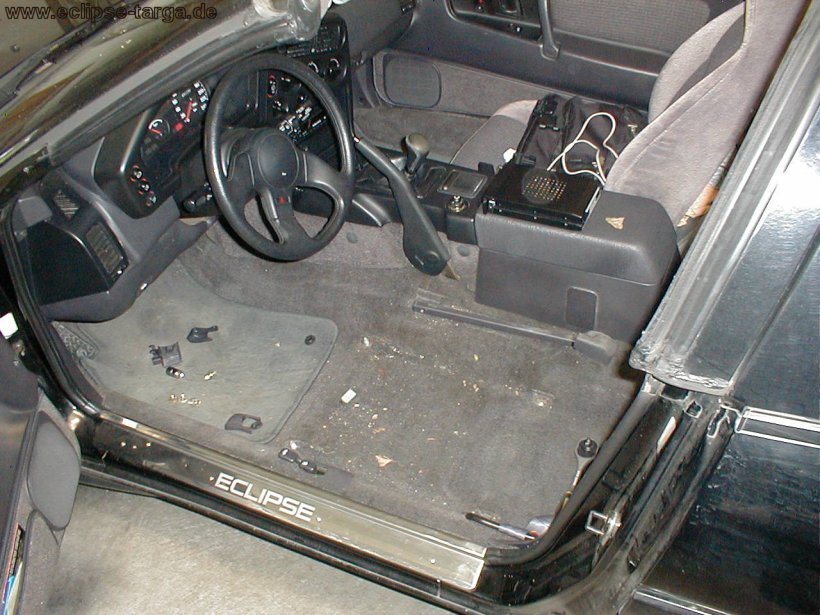

| Sitz raus - ach da wurde ja noch
nie gesaugt! Die mStation™ soll unter den Fahrersitz. Da sollte genug Platz sein. Was sich im Nachhinein als nicht ganz richtig erwiesen hat. Das Seil unterm Stitz für die Arretierung stört. Jetzt muss ich eine Lösung suchen. |
 |

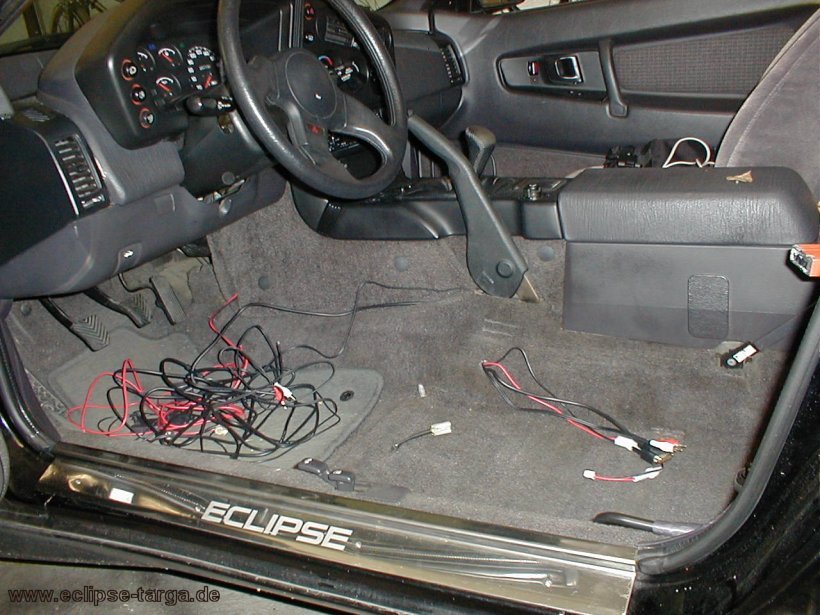

| Verkabelung 3 Kabel müssen möglichst unsichtbar verlegt werden. Stromversorgung, Cinch und Bedienteil. Also muss ein kleines Loch in den Teppich. |
 |

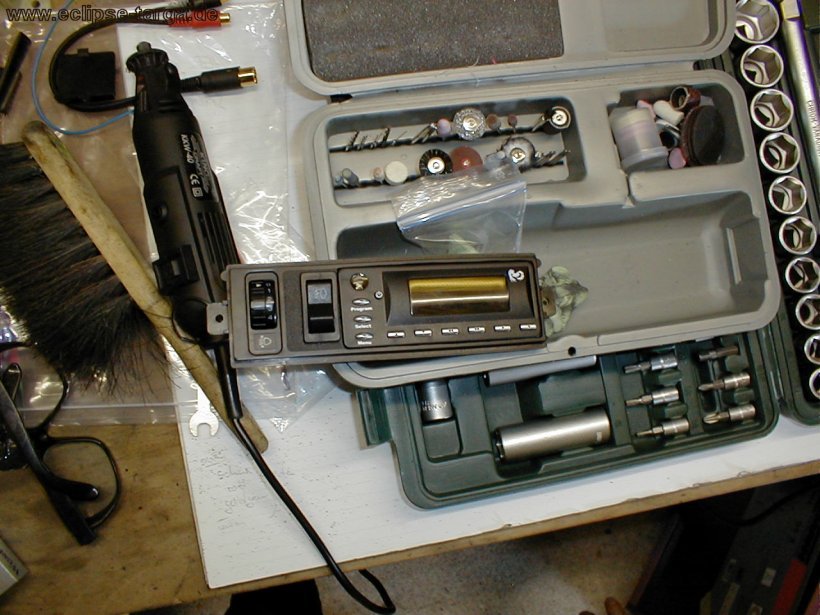

| Vorbereitung für den Einbau des
Bedienteils Leider haben wir beim Einbau des Schalter für die NSW etwas großzügig Platz gelassen. Das wird ziemlich eng. Zum Glück ist die Blende stabil. |
 |

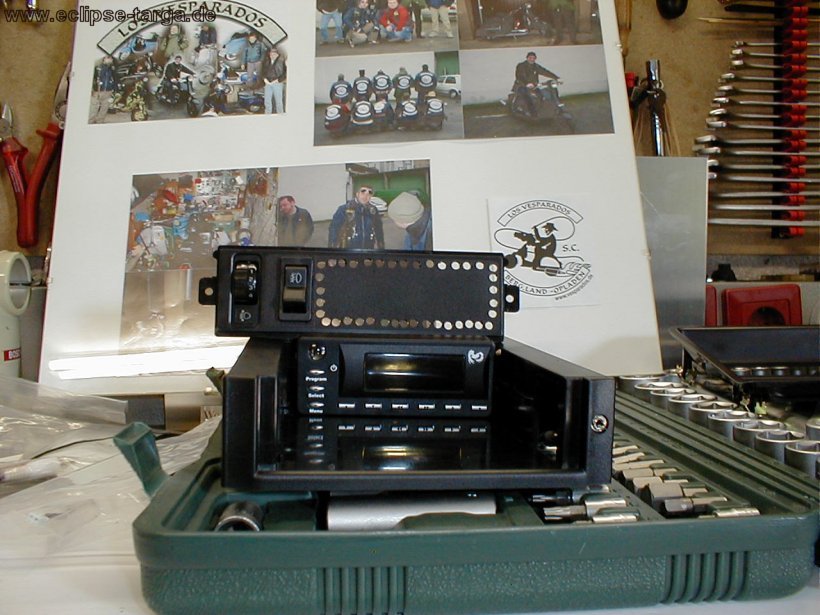

| Das Bedienteil ist an seinem
Platz Hat funktioniert! Aber wie von hinten befestigen, damit ich es beim Bedienen nicht in der Konsole versenke? |
 |

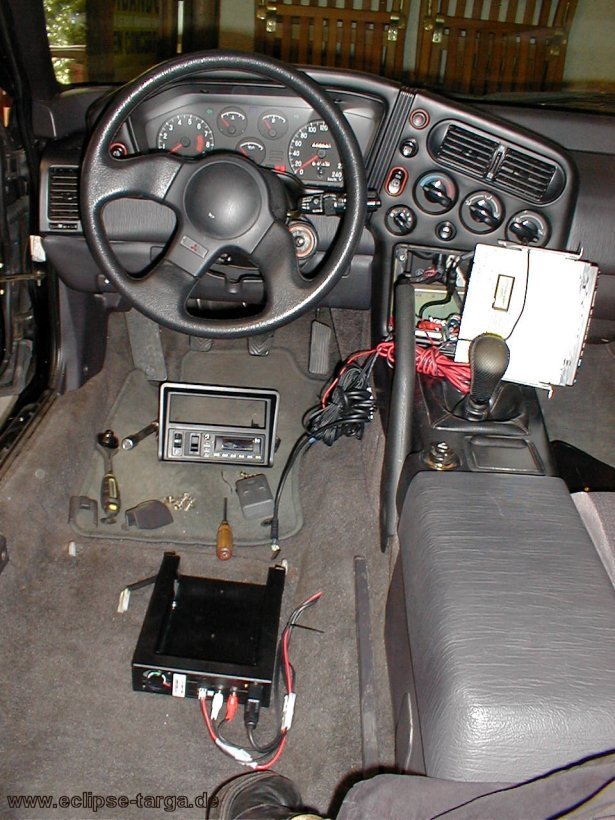

| Fertigstellung der Verkabelung Alle Kabel einmal duch den Tunel in die Konsole und am Radio angeschlossen. Für den Audio-Eingang benutze ich den CD-Wechsler Eingang. Dafür wurde ein extra Adapter gelötet (DIN auf Cinch). Besser ist natürlich ein direkter Cinch-Eingang im Radio. Das Kabel ist aber zu lang (5m) und wird gegen ein kürzeres getauscht! Den mitglieferten FM-Modulator möchte ich nicht verwenden. |
|

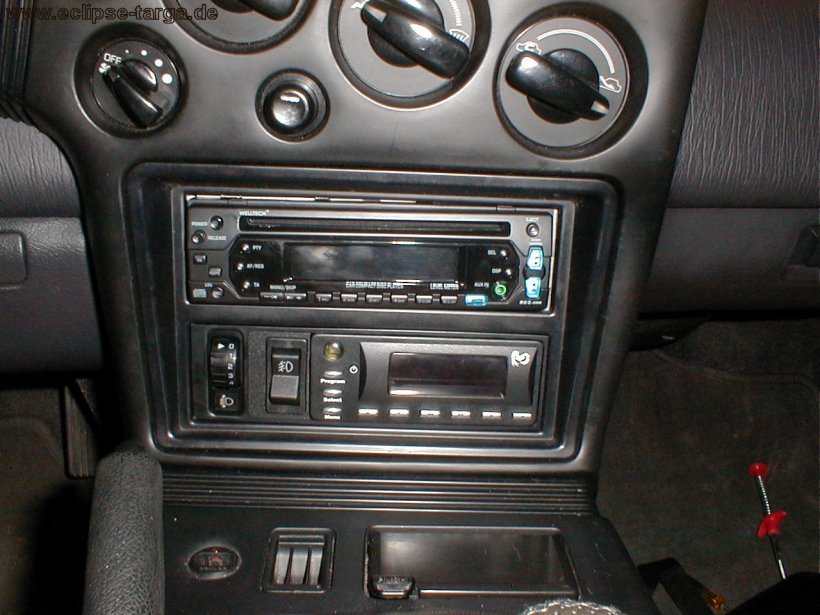

| Fertig ist! JaJa das Radio kommt
noch raus..... So - das Grobe ist geschafft. Die mStation™ ist drin. Die Feinheiten werden noch gemacht. Bald wird das Radio durch eins mit entsprechenden Eingängen ersetzt. JVC KD-SH 77 oder El Chameleon 333. Vielleicht auch durch ein anderes. Muss mich da noch genauer informieren. |
 |

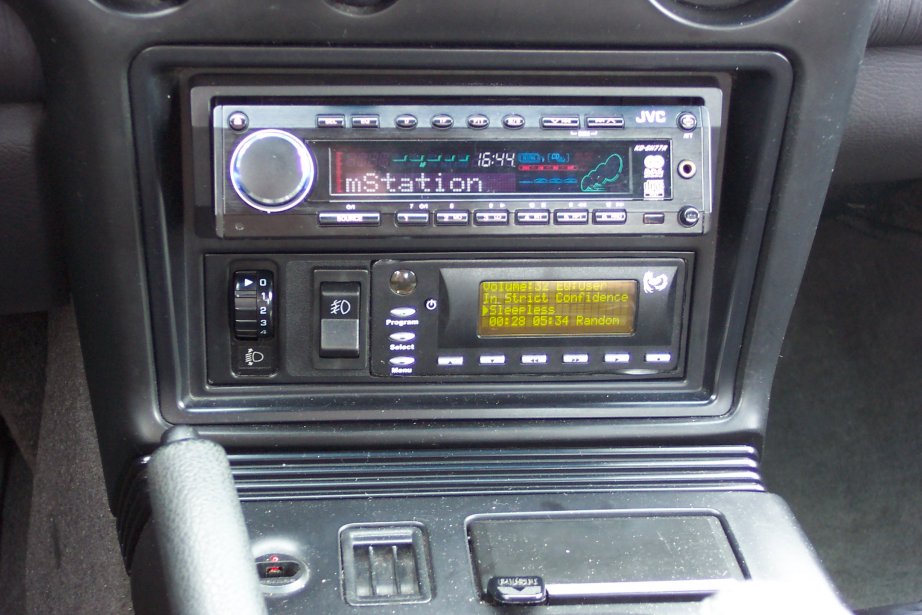

| JVC KD-SH77RB - es ist da und eingebaut. |  |
